Aufbau und Funktion von Auflade-Feuerlöschern

Feuerlöscher sind weit mehr als nur "Rote Dosen". Im Notfall können sie Menschenleben retten und Sachwerte wirkungsvoll schützen.

Die einzelnen Bauteile eines Feuerlöschers müssen genau aufeinander abgestimmt sein, damit er im Einsatz sicher funktionieren und seine volle Leistungsfähigkeit entfalten kann.
Die Schnittzeichnungen erlauben den Einblick in den Feuerlöscher, um dessen Funktionsweise besser zu verstehen.

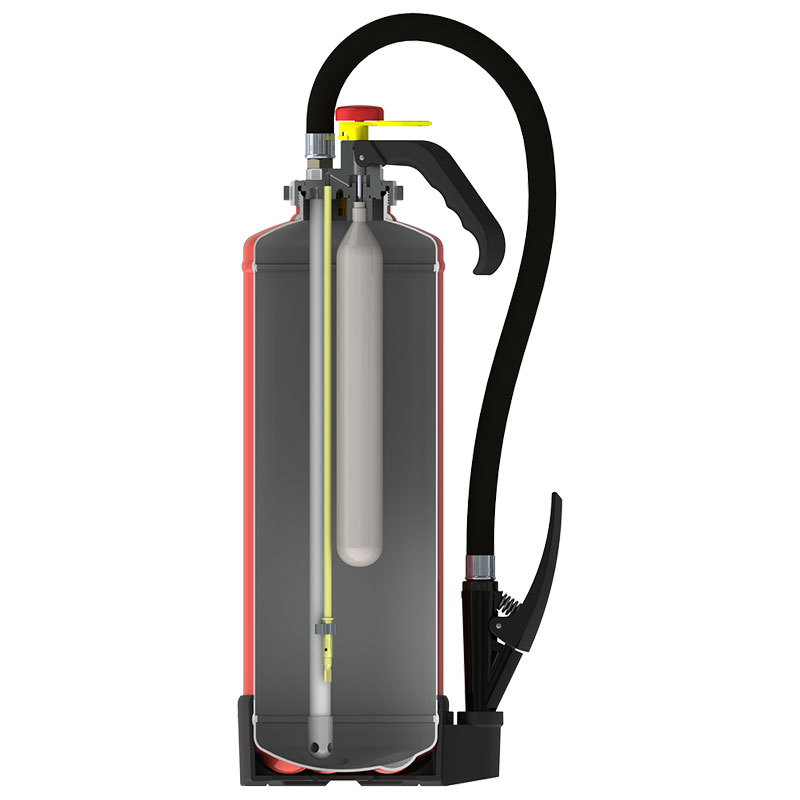

Auflade-Feuerlöscher

Löschmittel Pulver, Wasser und Schaum

Funktionsbeschreibung
  1. Gelben Sicherungssteg herausziehen
  2. Roten Schlagknopf niederdrücken

Durch Niederdrücken des roten Schlagknopfes wird die Treibgasflasche geöffnet und der Behälter erhält über das Blasrohr seinen Betriebsdruck. Der Feuerlöscher ist einsatzbereit.

Nach Durchschlagen einer Berstscheibe wird das Löschmittel über Steigrohr und Schlauchleitung zur Löschpistole geführt. Durch Betätigung der drehbaren Löschpistole erfolgt der Ausstoß des Löschmittels. Durch Loslassen des Löschpistolenhebels kann der Löschmittelausstoß beliebig unterbrochen werden.

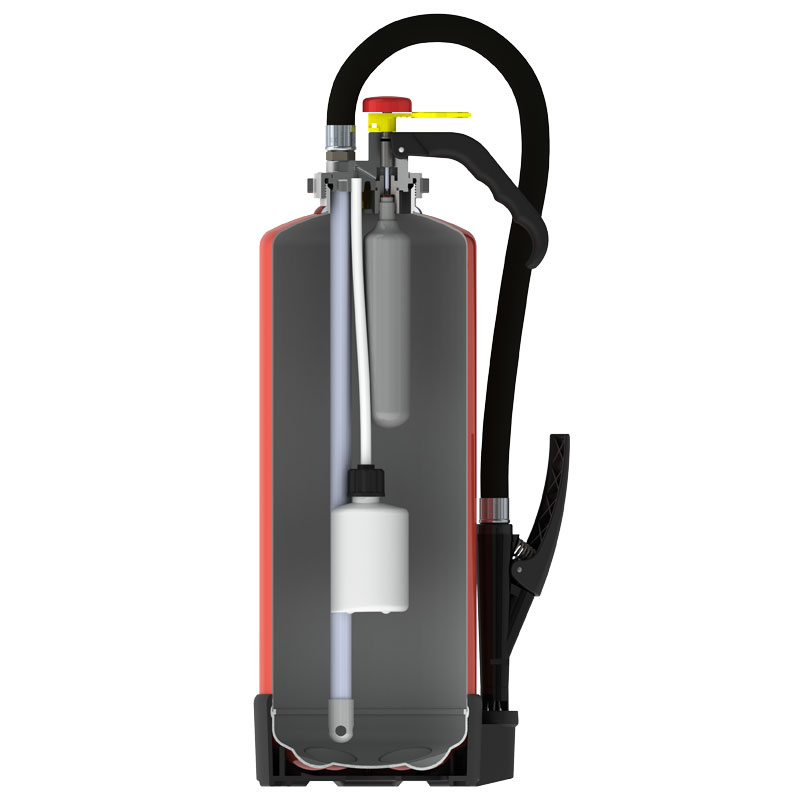

Schaumkartuschen-Feuerlöscher

Bei DÖKA  Schaumkartuschen-Feuerlöschern handelt es sich um einen Aufladefeuerlöscher mit dem Löschmittel Schaum.

Im Unterschied zu herkömmlichen Schaum-Aufladefeuerlöschern wird jedoch das Schaumkonzentrat in einer separaten Kartusche vorgehalten. Erst wenn der Feuerlöscher im Notfall eingesetzt werden muss, wird das Schaumkonzentrat mit dem Wasser vermischt.

Der größte Vorteil dieser Bauweise ist, dass das Schaumkonzentrat so eine wesentlich höhere Lebensdauer und gleichbleibende Löschwirkung gegenüber vor gemischten Schaumlösungen hat.
Zudem lassen sich die Kartuschen im späteren Service und nach Ablauf der Nutzungsdauer des Feuerlöschers leicht und umweltfreundlich entsorgen.

Funktionsbeschreibung
  1. Gelben Sicherungssteg herausziehen.
  2. Roten Schlagknopf niederdrücken

Durch Niederdrücken des roten Schlagknopfes wird die Treibgasflasche geöffnet. Durch das unter hohem Druck ausströmende Treibgas wird die Löschmittelkartusche geöffnet und das darin enthaltene Löschmittelkonzentrat vermischt sich mit  dem im Behälter befindlichen Wasser. Gleichzeitig wird der Behälter unter Betriebsdruck gesetzt.

Nach Durchschlagen einer Berstscheibe wird das Wasser-/Schaumgemisch über Steigrohr und Schlauchleitung zur drehbaren Löschpistole geführt. Durch Betätigung der Löschpistole erfolgt der Ausstoß des Löschmittels. Durch Loslassen des  Löschpistolenhebels kann der Löschmittelausstoß beliebig unterbrochen werden.
